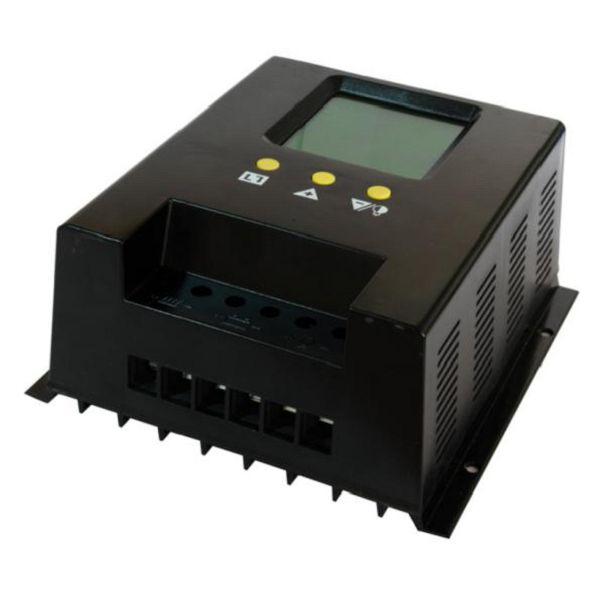

Контролер 80А 12В/24В з дисплеєм (Модель-CM8024Z)

Описание

CM8024Z Контролер заряду

Контролер CM80 — це високоінтелектуальний багатоцільовий контролер сонячного підзаряджання та живлення навантаження. Вбудований РК-дисплей із дуже дружнім інтерфейсом, гнучке настроювання всіх параметрів, повною мірою підходить під різне обладнання.

Особливості

1. Відтворення параметрів на РК графічному дисплеї

2. Клавішне керування.

3. Автоматичне визначення робочої напруги системи

4. Інтелектуальний ШІМ режим заряджання

5. Автоматична температурна компенсація

6. Регульовані параметри керування заряджання-розряджання

7. Вибір режиму навантаження

8. Захист від перерозряджання акумулятора

9. Зображення розрахунку заряду та розряду акумулятора

10. Вимкнення батареї за низької напруги (LVD)

11. Захист від неправильного під’єднання батареї

12. Захист від перевантаження.

Схема під’єднання

Індикація

Під час кожного завантаження контролера на ЖК дисплеї показує системну напругу

— 12V для 12 В системи

— 24V для 24 В системи

Параметри, що відтворюються

Для перегляду параметрів коротко натисніть, перехід на наступну сторінку перегляду параметрів відбувається з кожним натисканням

Сторінки параметрів:

1. Температуру довкілля та напруга акумулятора.
2. Сила струму заряджання та сила струму навантаження.
3. Відтворення ємності заряду акумулятора та споживана місткість навантаженням.
4. Напруга на панелі сонячної батареї.

Встановлювані параметри

Для зміни параметрів натисніть і утримуйте поки дисплей не покаже режим установок, Для переходу сторінками настроювань натискайте і натискайте або для зміни параметрів.

Сторінки параметрів:

1. Напруга вирівнювальної (absorber) зарядки,
2. Напруга підтримувальної (float) зарядки,
3. Напруга вимкнення навантаження (захист від перерозряджання акумулятора) — LVD,
4. Напруга відновлення під’єднання навантаження (після захисту від перерозряджання акумулятора) — LVR,

Запобіжні повідомлення.

Щоразу як виявляється якась несправність або зміна параметра за межі допустимої норми на дисплеї показується попередження, що містить кількість попереджень і їхні коди.

Опис функції клавіш

Коротке натискання: Сторінка вгору.
Тривале натискання: Підіймання в режим налаштування параметрів. Зберегти параметр.

Коротке натискання: Змінити параметри в режимі налаштування. Вхід на сторінку попереджень.
Тривале натискання: Послідовна зміна параметрів у режимі налаштування. Відновлення значення за замовчуванням на сторінці 1. Очищення даних заряду, розряду та потужності на сторінці 3.

Коротке натискання: Змінити параметри в режимі налаштування. Ввімкнути та вимкнути навантаження в нормальному режимі.
Тривале натискання: Послідовна зміна параметрів у режимі налаштування.

Інструкція з експлуатації (англійською мовою)

Технічні характеристики

Модель	CM8024Z
Номінальний струм	80A
Номінальна напруга	12 В / 24 В автоматичне визначення
Напруга сонячної панелі	≤50В
Напруга потримувальною (float) заряджання	13,8В (12,8В~14,2В) для 12В/х2 для 24В
Напруга вирівнювальної (absorber) зарядки	14,4В (13,6В~15,2В) для 12В/х2 для 24В
Напруга вимкнення навантаження (захист від перерозряджання акумулятора) — LVD	11,5В (10,7В~12,0В) для 12В/х2 для 24В
Оновлення під’єднання навантаження (після захисту від перерозряджання акумулятора) — LVR	12,6В (11,5В~13,0В) для 12В/х2 для 24В
Загуби холостого ходу	≤26мA
Падіння напруги під час заряджання	≤0.3В
Падіння напруги в разі розрядження	≤0.1В
Режим заряджання	ШІМ
Температурна компенсація	-4 мВ/розділ/° C (налаштовуваний)
Спосіб охолодження	Примусове охолодження
Робоча температура	-20 ° C ~ 45 ° C
Температура зберігання	-30 ° C ~ 70 ° C
Вологість	≤90%, без конденсации
Габарити	193,5 мм * 188 мм * 89 мм
Розміри отворів для монтажу	106 мм * 178 мм — ⁇ 5 мм
Максимальний переріз дроту	≤25мм.
Вага	1,09кг
